डीआईएन 2632 पीएन 10 डीआईएन 50049 / 3.1 बी जाली स्टील Flanges विरोधी जंग तेल सतह उपचार
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पत्ति के प्लेस | चीन | मॉडल संख्या | आरसी-बीएल निकला हुआ किनारा |
---|---|---|---|
नाम | ओरिएंट फ्लाइंग | दबाव | वर्ग 300 - 1500 |
मानक | एएनएसआई / एएसएमई / यूएनआई / जेआईएन / डीआईएन / एएस 212 9 | प्रकार | निकला हुआ किनारा |
सतह के उपचार | एंटी-जंग तेल, | कक्षा | 150 पीएसआई / 300 पीएसआई / 600 एससीआई / 1500 एसएसआई |
हाई लाइट | स्टेनलेस स्टील flanges,कार्बन स्टील जाली flanges |
Flanges हम भी प्रदान करते हैं:
- एएनएसआई / एएसएमई फोर्ज फ्लाइंग
- एमएसएस-एसपी -44 फ्लैंज / एएनएसआई बी 16.47 श्रृंखला ए
- एपीआई प्रकार 6 ए - आरटीजे फेस फ्लैंज।
- एपीआई -605 फ्लैंज / एएनएसआई बी 16.47 श्रृंखला बी
- एजीए ओरीफिस यूनियन - हार्डवेयर के साथ या बिना सुसज्जित।
- ASME बॉयलर कोड फ्लाइंग
- सीएल। 125 लाइटवेइट फ्लैंज - कम दबाव वाले अनुप्रयोगों के लिए।
- प्लेट फ्लैंज - 1/4 "8 के माध्यम से" मोटी, AWWA सी -207 सहित, और अन्य सभी
विशेष डिजाइन - एएनएसआई लांग वेलेंडेक्स और विशेष बॉडी कनेक्टर
- स्पेक्ट्रल ब्लिंड्स
- विशेष अंगूठी Flanges
जाली Flanges विशिष्टता:
मानकों: ए -182, एएनएसआई बी 16.5, एएनएसआई बी 16.47 श्रृंखला ए और बी, एमएसएस एसपी 44, एएसए, एपीआई -605, एडब्ल्यूडब्लूए, कस्टम ड्रॉइंग
आकार: 15 एनबी से 750 एनबी
कक्षा: 150 एलबीएस, 300 एलबीएस, 600 एलबीएस, 900 एलबीएस, 1500 एलबीएस, 2500 एलबीएस, डीआईएन मानक एनडी -6,10, 16, 25, 40 आदि
निकला हुआ किनारा चेहरा प्रकार: फ्लैट चेहरा (एफएफ), उठाया चेहरा (आरएफ), अंगूठी प्रकार संयुक्त (आरटीजे)
डीआईएन: डीआईएन 2527, डीआईएन 2566, डीआईएन 2573, डीआईएन 2576, डीआईएन 2641, डीआईएन 2642, डीआईएन 2655, डीआईएन 2656, डीआईएन 2627, डीआईएन 2628, डीआईएन 2629, डीआईएन 2631, डीआईएन 2632, डीआईएन 2633, डीआईएन 2634, डीआईएन 2635, डीआईएन 2636, डीआईएन 2637, डीआईएन 2638, डीआईएन 2673
बीएस: बीएस 4504, बीएस 4504, बीएस 1560, बीएस 10
जाली Flanges सामग्री और ग्रेड:
स्टेनलेस स्टील जाली फ्लैंज: एएसटीएम ए 182, ए 240 एफ 304, 304 एल, 304 एच, 316, 316 एल, 316 टीआई, 310, 310 एस, 321, 321 एच, 317, 347, 347 एच, 904 एल
मिश्र धातु इस्पात जालीदार flanges: एएसटीएम / एएसएमई ए / एसए 182 और ए 387 एफ 1, एफ 5, एफ 9, एफ 11, एफ 12, एफ 22, एफ 9 1
डुप्लेक्स एंड सुपर डुप्लेक्स स्टील जाली फ्लैंज: एएसटीएम / एएसएमई ए / एसए 182 एफ 44, एफ 45, एफ 51, एफ 53, एफ 55, एफ 60, एफ 61, 2205 (यूएनएस नं। एस 31803), 2507 (यूएनएस नं। एस 32750) , (यूएनएस एस 32 9 50)
कार्बन स्टील जाली फ्लैंज: एएसटीएम / एएसएमई ए / एसए 105 एएसटीएम / एएसएमई ए 350, एएसटीएम ए 181 एलएफ 2 / ए 516 जीआर 70 ए 36, ए 6 9 4 एफ 42, एफ 46, एफ 52, एफ 60, एफ 65, एफ 70
कॉपर मिश्र धातु इस्पात जाली flanges: यूएनएस संख्या सी 10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, यूएनएस संख्या सी 70600 (सीयू-एनआई-9 0/10), सी 71500 (सीयू-एनआई 70 / 30)
निकेल मिश्र धातु जाली flanges: निकल 200 (यूएनएस संख्या एन02200), निकेल 201 (यूएनएस संख्या एन02201), मोनल 400 (यूएनएस संख्या एन04400), मोनल 500 (यूएनएस संख्या एन05500), इनकोनल 800 (यूएनएस संख्या एन08800), इनकोनल 825 (यूएनएस नं। एन08825), इनकोनल 600 (यूएनएस नं। एन 06600), इनकोनल 625 (यूएनएस नं। एन 06625), इनकोनल 601 (यूएनएस नं। एन 06601), हैस्टेलॉय सी 276 (यूएनएस नं। एन 10276), मिश्र धातु 20 (यूएनएस सं। एन 08020), टाइटेनियम (ग्रेड I और II)
300 एलबी निकला हुआ किनारा
हब वाई के माध्यम से लंबाई
मामूली छिद्र | पाइप ओडी ए | निकला हुआ किनारा डाया। बी | उठाया चेहरा डाया। डी | निकला हुआ किनारा मोटाई टी | झलाई गर्दन | स्लिप-ऑन स्क्रूड सॉकेट-वेल्ड | बोल्ट पीसीडी | बोल्ट की संख्या | बोल्ट होल डाया। |
15 | 21.4 | 95.2 | 34.9 | 14.3 | 52.4 | 22.2 | 66.7 | 4 | 15.9 |
20 | 27.0 | 117.5 | 42.9 | 15.9 | 57.1 | 25.4 | 82.6 | 4 | 19.0 |
25 | 34.1 | 123.8 | 50.8 | 17.5 | 61.9 | 27.0 | 88.9 | 4 | 19.0 |
32 | 42.9 | 133.3 | 63.5 | 19.0 | 65.1 | 27.0 | 98.4 | 4 | 19.0 |
40 | 48.4 | 155.6 | 73.0 | 20.6 | 68.3 | 30.2 | 114.3 | 4 | 19.0 |
50 | 60.3 | 165.1 | 92.1 | 22.2 | 69.8 | 33.3 | 127.0 | 8 | 19.0 |
65 | 73.0 | 190.5 | 104.8 | 25.4 | 76.2 | 38.1 | 149.2 | 8 | 22.2 |
80 | 88.9 | 209.5 | 127.0 | 28.6 | 79.4 | 42.9 | 168.3 | 8 | 22.2 |
90 | 101.6 | 228.6 | 139.7 | 30.2 | 81.0 | 44.4 | 184.1 | 8 | 22.2 |
100 | 114.3 | 254.0 | 157.2 | 31.7 | 85.7 | 47.6 | 200.0 | 8 | 22.2 |
125 | 141.3 | 279.4 | 185.7 | 34.9 | 98.4 | 50.8 | 234.9 | 8 | 22.2 |
150 | 165.1 | 317.5 | 215.9 | 36.5 | 98.4 | 52.4 | 269.9 | 12 | 22.2 |
168.3 | 317.5 | 215.9 | 36.5 | 98.4 | 52.4 | 269.9 | 12 | 22.2 | |
200 | 219.1 | 381.0 | 269.9 | 41.3 | 111.1 | 61.9 | 330.2 | 12 | 25.4 |
250 | 273.1 | 444.5 | 323.8 | 47.6 | 117.5 | 66.7 | 387.3 | 16 | 28.6 |
300 | 323.9 | 520.7 | 381.0 | 50.8 | 130.2 | 73.0 | 450.8 | 16 | 31.7 |
350 | 355.6 | 584.2 | 412.7 | 54.0 | 142.9 | 76.2 | 514.3 | 20 | 31.7 |
400 | 406.4 | 647.7 | 469.9 | 57.1 | 146.0 | 82.5 | 571.5 | 20 | 34.9 |
450 | 457.2 | 711.2 | 533.4 | 60.3 | 158.7 | 88.9 | 628.6 | 24 | 34.9 |

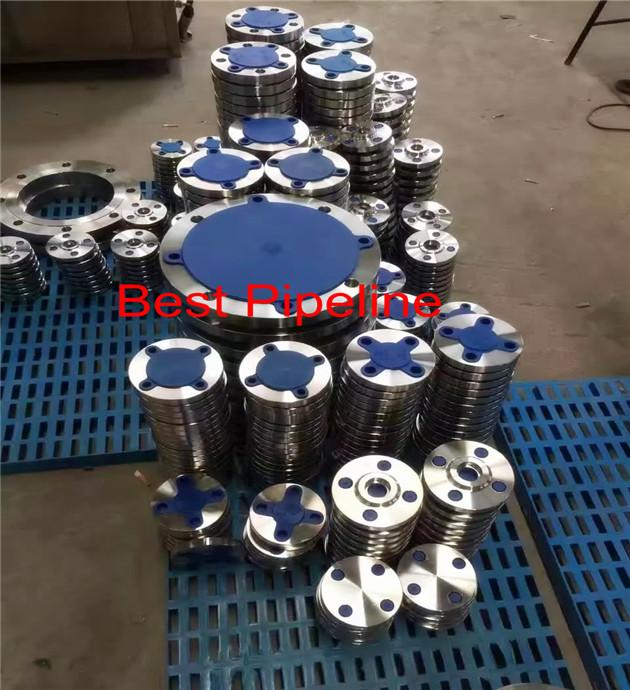

निकला हुआ किनारा चित्र
